首页 - 产品展示 - 软管总成 - 软管总成 - How to measure displacement angle
产品名称: 代号: How to measure displacement angle
产品描述:
| 软管总成装配角测量 |

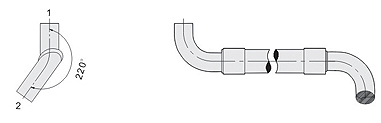

| 当总成的两端接头均为弯接头时，装配时两弯接头间有一角度关系，测量时，把软管总成拉直，并沿着直线方向看，把弯接头1置垂直向上方向，接顺时针测量弯接头2与垂直放置的弯接头1之间的夹角，即为软管总成的装配角，用V表示。如图所示。例当装配角a为220度时，标记为V220。 |
.jpg) |
